塔机安全可视化系统（球机款）

塔吊吊钩视频引导系统

产品概述：

塔机自动视频引导能实时以高清晰图像向塔机司机展现吊钩周围实时的视频图像，解决了施工现场塔机司机视觉盲区，远距离视觉模糊，人工语音引导易出差错等行业难题。同时降低了人力成本，提高工作效率。目前形势下提升监管效果，减少安全事故，推广数字化标准工地等不可缺少的行业利器。

产品采用高清红外摄像机、通过对塔机变幅和起升高度实时监测，自动计算幅度和高度的距离自动变焦、实现对吊钩运作画面的智能追踪，高清摄像机自动聚焦、360度无死角追踪拍摄、危险状况实时可见、杜绝盲吊、降低隔山吊安全隐患。

系统采用高清红外摄像机 20 倍高速自动变焦、不但能使夜视红外距离高达 120 — 150 米更能实时接收主控制器各项值令、秒速智能追踪聚焦、有效解决“等下效应”造成的视频模糊不清施工难题，保障安全 24 小时可视。系统预留多重接口、可以随客户需求而定、无缝连接排绳视频、回转视频起升机构拍摄视频、实现塔机关键隐患点的监管确保塔机安全施工。实现了对工程的远程管理，集中监管，让监管更容易，更便捷。

塔机吊钩视频引导特点：

◆ 结构化设计，安装方便、简单、牢固。

◆ 外壳室外级喷塑处理，美观、防水、耐腐蚀。

◆ 工业级配件、优化设计、测试，性能稳定。

◆ 高清星光级光学变倍摄像机，图像清晰、变倍大。

◆ 工业级宽温全视角显示屏，图像细腻稳定。

◆ 按接口对接，安装方便简单。

◆ 自动根据吊钩高度调节变倍，自动变焦。

◆ 支持 ICR 自动切换，自动彩转黑，实现夜视功能。

◆ 可变频率通信技术，稳定、抗干扰。

◆ 可视化设置，参数设置方便直观。

◆ 可视化数据显示，可直观了解设备运行及电量状况。

◆ 内置存储硬盘，保存历史记录，方便查询。

◆ 可拓展实现视频图像远传功能，方便远端查看。

系统参数：

工作电压：AC220V，50Hz

显示屏：11寸高清液晶显示屏

球机像素：200 万像素（支持1280*1080分辨率）

水平范围：360°连续旋转

垂直范围：-15°-90° (自动翻转)

变焦，变倍：系统自动变焦，变倍。

有效监控距离：150米

工作温度：-30℃-65℃(室外)

工作湿度：小于90%

防护等级：IP66(室外球)

支持夜间红外，网络访问等功能。

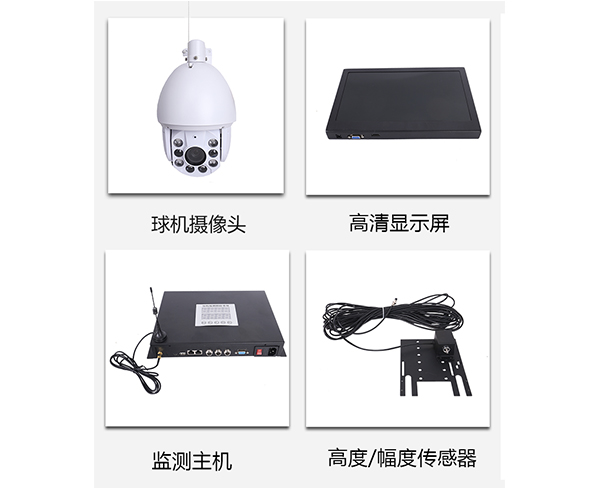

系统组成：

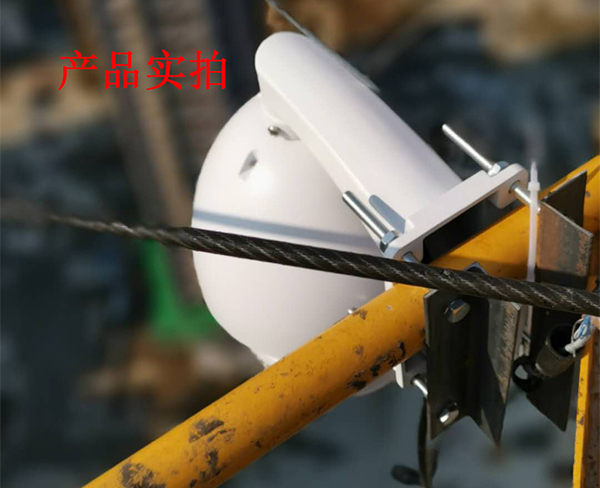

系统主要由安装在驾驶室内部的主控一体机及安装在大臂上的球机等部分组成，

实现球机自动跟踪吊钩完成引导工作。

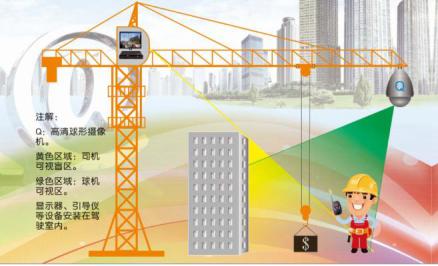

引导仪工作示意图：

系统通过互联网，可将视频信号传输至监管平台，完成远程查看及监管功能。

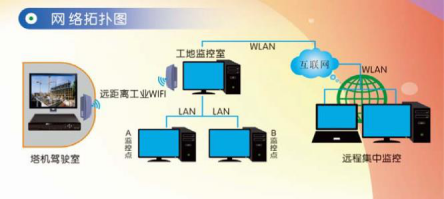

系统网络拓扑图：

系统配置：

名称	数量	功能	备注
主机（内置液晶显示屏及球机控制功能）	1	系统参数采集、分析、存储以及球机控制；	标配

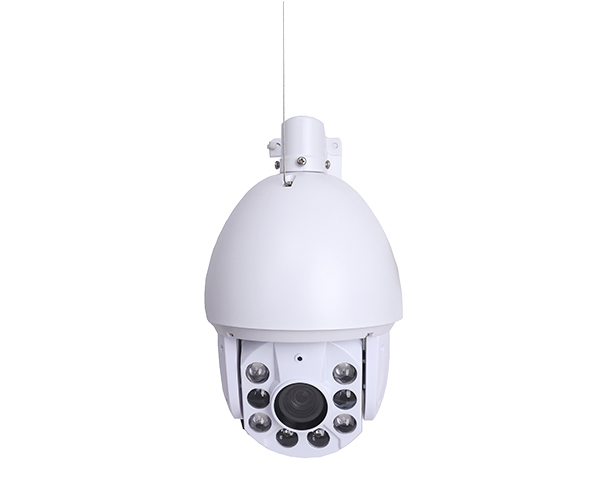

球形摄像机	1	采集视频信号	标配
高度传感器	1	采集吊钩高度	标配
幅度传感器	1	采集小车幅度	标配
GPRS无线通信模块	1	与服务器通信	选配
重量传感器	1	采集当前载重	选配
回转传感器	1	测量大臂当前转向	选配
风速传感器	1	采集当前环境风	选配
倾斜传感器	1	采集塔机倾斜度	选配
网桥	2	网络无线传输设备	选配
交换机	2	网络共享设备	选配
网络硬盘录像机	1	视频解码设备	选配
显示器	1	视频显示	选配

主要性能参数：

序号	种类	项目名称	指标
1	转角传感器	量程	0~360º
		分辨率	＜0.18º
2	幅度传感器	量程	0~80m
		分辨率	＜0.05m
3	高度传感器	量程	0~100m
		分辨率	＜0.05m
4	重量传感器	量程	2~20t
		分辨率	＜50kg
5	风速传感器	量程	0~40m/s
		分辨率	0.1m/s
6	倾角传感器	量程	0~15º
		分辨率	0.01º

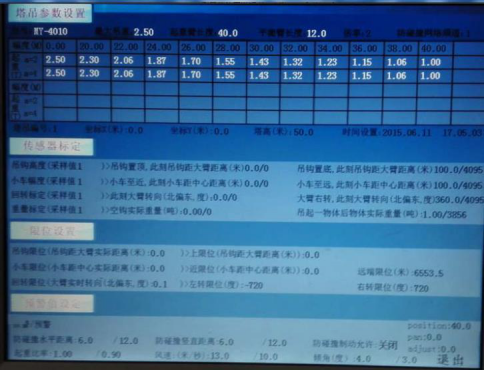

系统调试界面展示：

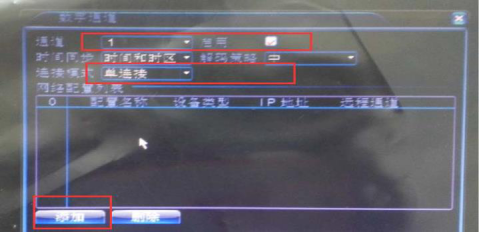

球机添加引导系统界面展示：

售后服务及维修范围：

1、本系统实行一年保修，终身维护。

2、保修期的起始日期以产品票为准。

3、有以下情况之一者，不属于保修范围：

1）用户使用、保管、维护不当造成的损坏；

2) 非本公司指定人员自行拆装修理而造成的损

坏；

3) 非正规渠道购买、无有效票；

4) 因不可抗力造成损坏。

4、不属于保修范围内的产品，本公司售后服务部门仍热情

为你服务。

常见问题解答：

1、重量安装完毕，当前吊重显示为O？

答：查看重量传感器是否安装正确，重量传感器受力与箭头

方向应该保持一致。

2、球机安装完毕，显示屏无法显示球机视频画面?

答：1、检查球机与一体机网线连接是否完好；2查看球机

是否已经添加至系统中。

3、球机视频画面显示正常，但无法控制球机自动跟踪？

答：检查画面正上方是否已经出现，高度、幅度等正常数

据，如未出现，重启机器；若出现，可观察数据与吊钩实际位

置是否相符，不相符，需要重新标定高度与幅度参数。
